在嵌入式实时操作系统开发中，VxWorks怎么烧录到目标板，VxWorks镜像下载与启动方式一直是开发者在平台部署阶段最常关注的问题。VxWorks作为Wind River推出的RTOS（实时操作系统），被广泛应用于工业控制、通信设备、军用系统等对稳定性和响应时间要求极高的领域。无论是进行初始系统移植，还是在已有硬件平台上调试新功能，如何准确、可靠地完成镜像下载与启动配置，直接决定了项目进度和系统运行的稳定性。

　　一、VxWorks怎么烧录到目标板

　　将VxWorks系统烧录到目标板的过程，需要根据目标硬件的类型（如ARM、PowerPC、x86）、引导方式（如U-Boot、BIOS、BootROM）和所选开发工具链灵活配置，但整体思路包括镜像生成、引导加载、存储写入三个核心步骤。

　　1、生成VxWorks可执行镜像（vxWorks或vxWorks.st）

　　在Wind River Workbench中完成系统裁剪与编译后，会得到一个或多个镜像文件，常见后缀包括`.elf`、`.out`、`.st`或`.bin`。其中，`vxWorks`或`vxWorks.st`即为最终烧录用系统镜像，内容已包括内核与部分预装模块。

　　2、确认目标板支持的烧录接口

　　不同的目标板支持的烧录方式不同，如：

　　串口下载（配合Xmodem或TeraTerm）

　　网络TFTP下载（通过Bootloader加载）

　　JTAG烧写（通过Lauterbach、BDI2000、ULINK等硬件工具）

　　Flash编程器（如ROM烧录器，适合量产）

　　根据硬件说明书，选择合适的烧录方式进行镜像加载。

　　3、使用Bootloader引导并烧录系统

　　多数VxWorks平台采用U-Boot、VxBoot或ROM Monitor作为Bootloader：

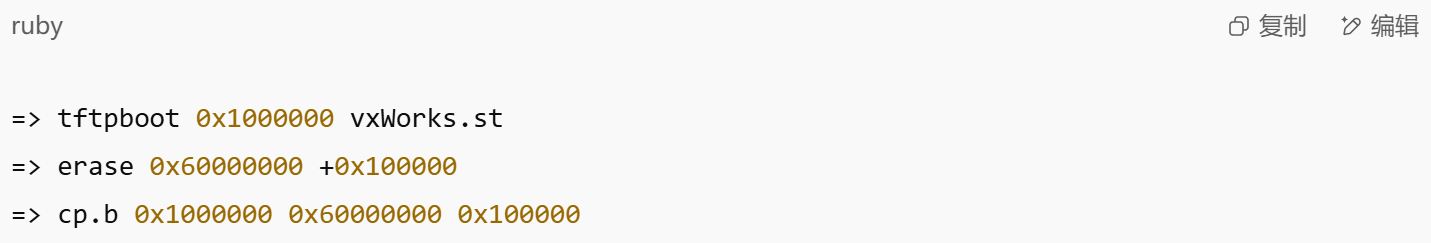

　　如果目标板使用U-Boot，可以通过串口或TFTP将镜像加载至RAM，再通过`cp.b`指令将其烧录到NAND Flash、NOR Flash或SPI Flash。

　　如果使用Wind River的ROM Monitor，可在目标板启动后输入命令`ld

　　4、JTAG工具进行低层Flash写入

　　在Bootloader无法运行或无串口响应的情况下，可借助JTAG工具，如Tornado/Workbench配套的WDB Agent，或者第三方仿真器直接写入Flash芯片。

　　5、烧录完成后设置启动参数

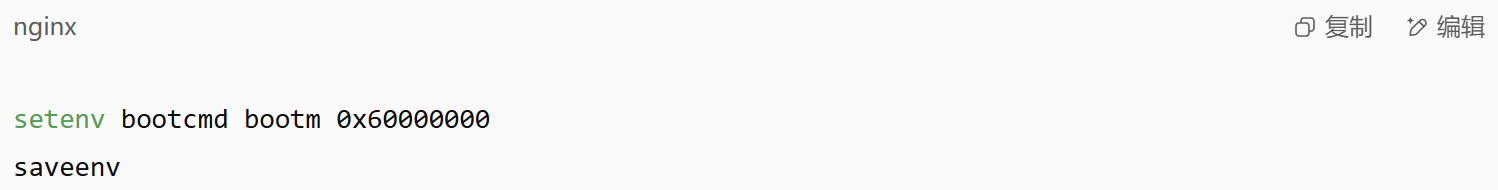

　　例如，在U-Boot中设置环境变量`bootcmd`自动从Flash启动镜像：

　　烧录完成后可进行冷重启测试，观察串口是否有VxWorks的启动输出，确认系统是否成功启动并进入shell或自定义任务。

　　二、VxWorks镜像下载与启动方式

　　镜像下载并不等于烧录，很多调试阶段的开发者更倾向于将VxWorks加载至RAM运行，便于频繁调试和镜像更换。因此掌握镜像加载方式和启动配置是确保开发效率的关键。

　　1、网络TFTP下载

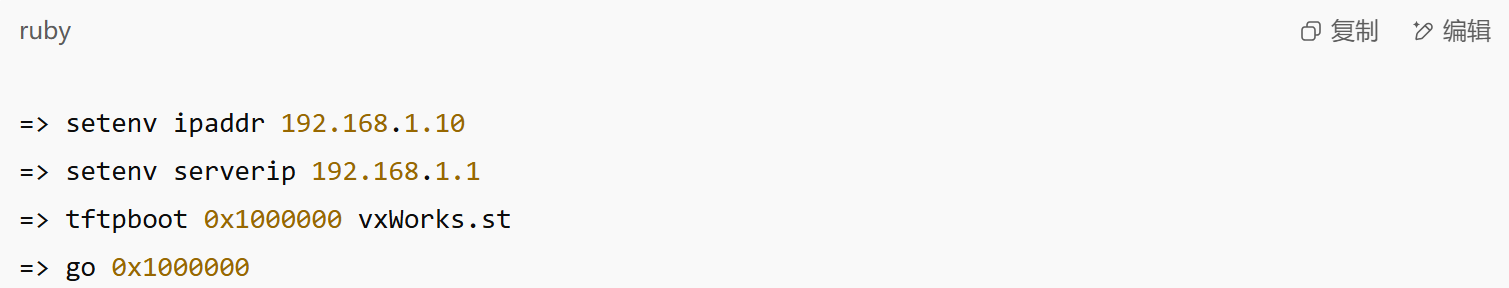

　　配置开发主机为TFTP服务器，将编译生成的vxWorks.st镜像放入共享目录。目标板通过Bootloader设置IP地址并使用`tftp`命令下载到内存运行：

　　2、串口Xmodem加载

　　对于无法连接网络的环境，可借助串口工具（如TeraTerm）使用Xmodem协议将镜像加载到目标板内存。传输速度慢但稳定性较好，适用于早期开发板烧录或通信受限场景。

　　3、ROM Monitor加载器（ld<）命令

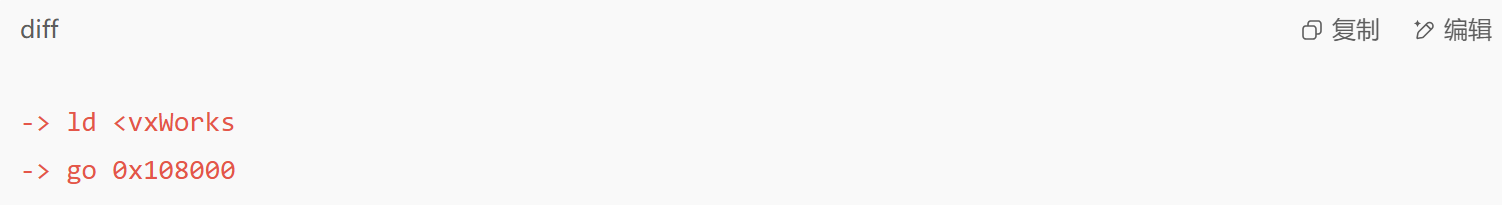

　　VxWorks早期版本通过ROM Monitor加载镜像，命令方式如下：

　　其中`0x108000`为系统默认入口地址，视具体硬件平台而定。

　　4、BootApp/BSP自动引导

　　Wind River提供的BSP可在设备上配置启动方式（从Flash、RAM或网络），在系统初始化中读取环境变量决定加载路径。例如通过修改`sysStart()`中对bootline的解析可实现多种引导模式切换。

　　5、启动Shell或自定义入口任务

　　系统成功启动后，通常会进入VxWorks Shell（->提示符），此时可手动加载模块、运行命令、设置断点等。也可通过在kernel configuration中设定`INCLUDE_USER_APPL_INIT`宏，直接跳转至用户定义的入口任务。

　　6、多核与SMP系统的镜像加载

　　在SMP（对称多处理）配置中，VxWorks镜像包含多核初始化逻辑。需确保BSP支持并在系统启动参数中设定CPU核心数。多核系统往往通过一张镜像统一加载并由主核调度启动其他从核。

　　三、VxWorks烧录调试过程中的问题与处理建议

　　在实际项目中，从生成镜像到成功烧录和启动，常常会遇到意料之外的异常。以下列举常见问题与处理方法：

　　1、串口无输出

　　检查串口波特率是否设置为目标板默认值（通常为9600/115200），并确认Bootloader是否正常执行。可尝试JTAG下载镜像排查启动流程。

　　2、镜像下载成功但运行无反应

　　确认加载地址是否与系统入口一致，镜像是否为正确平台编译（ARM/x86不可混用）。检查BSP是否启用了必要的内存控制器初始化代码。

　　3、Flash烧录失败或写入后无法启动

　　Flash芯片类型、块大小、擦写命令需与Bootloader匹配。建议使用擦除+写入组合命令，或者重建Flash映像头部结构。

　　4、镜像反复重启或卡死

　　可能是中断初始化冲突、BSP缺少关键外设驱动或启动任务堆栈设置不当。可启用调试日志或在启动入口添加串口打印追踪路径。

　　5、多次烧录后镜像大小不一致或校验失败

　　注意使用正确的输出格式（`.st`、`.bin`、`.elf`），不要用带调试符号的镜像用于量产烧录。使用md5sum或crc32确认传输完整性。

　　6、系统启动后无Shell输出

　　确认Shell功能是否被裁剪掉，或BSP配置文件中是否设置了默认任务为shell入口。如果用的是自动运行模式（AUTOBOOT），可能默认跳转了用户任务。

　　总结

　　VxWorks怎么烧录到目标板，VxWorks镜像下载与启动方式不仅涉及操作层面的指令和工具使用，更关乎系统开发早期的可控性和可重复性。一个稳定的烧录流程不仅能保障系统部署准确，也能为后续的模块加载、调试联调与功能验证打下坚实基础。对于嵌入式开发者而言，熟练掌握这些技能，是从“编译代码”走向“控制平台”的必经之路。
